Участок работ на дороге — это не одна схема, а четыре разных геометрии. Линейный участок, объезд, смена полосы и зона у тротуара дают разную плотность фонарей и разное питание. Считать их по одному шаблону дорого и небезопасно одновременно.
Четыре конфигурации участка
Линейный участок: работы идут вдоль кромки или по полосе, траектория не меняется. Объезд: поток уводят на соседнюю полосу или на временную дорогу и возвращают обратно. Смена полосы: траектория переламывается на коротком отрезке, полоса сужается. Зона у тротуара и въездов: линия идёт вплотную к пешеходному потоку.
Шаг по ОДМ 218.6.014-2014 — 3–5 м на линейном участке. В местах, где траектория меняется, шаг сжимают до 1–2 м. Логика простая: чем быстрее водитель должен принять решение, тем плотнее должна читаться граница.
Линейный участок: шаг 3–5 м и что он экономит
На прямой линии наращивать плотность смысла нет. Водитель идёт по полосе, граница у него сбоку, ему хватает габаритов. Трасса М6, 67 км: 1500 м при шаге 3 м закрыли 501 фонарём на металлических подпорках и водоналивных блоках по 2 м.
Если на том же участке поставить шаг 2 м, фонарей понадобится 751. Четверть тысячи единиц разницы, а читаемость границы не меняется: она и так видна. Экономия уходит не в качество, а в ёмкости и в часы на монтаж.
Объезд: линия нужна с двух сторон
Поток, уведённый на объезд, едет по чужой для него траектории. Обозначают обе кромки: ту, что справа по ходу, и ту, что отделяет объезд от места работ. Односторонняя линия даёт неверное прочтение, кажется, что объезд свободен в обе стороны.
Отсюда расход. Объезд длиной 200 м при шаге 2 м — это 101 фонарь на одну сторону и столько же на вторую. Смету считают по двум линиям, и на согласовании схемы это первое, что снимают: сначала вычёркивают вторую сторону, потом её возвращают после замечания.
Смена полосы: где сжимать шаг
Здесь геометрия участка меняется, полоса сужается, поток перестраивается. Типичная ошибка — тянуть линию с равным шагом по всему фронту работ. Правильно наращивать плотность к точке, где ломается траектория: 1–2 м в начале перехода, дальше 3 м.
Цифры для сравнения. На 50 м при шаге 1 м уходит 51 фонарь, при шаге 3 м те же 50 м закрываются 18 фонарями. Разница почти втрое, и она оправдана только на коротком отрезке у самого перехода.
Участок у тротуара и въездов
Пешеходная зона и въезды во дворы — самое уязвимое место. Линия идёт по кромке, отделяющей проезжую часть от тротуара, и здесь важно не перекрыть пешеходный коридор. Фонари на сетке 3БН или на вехе ставят так, чтобы они не оказывались на уровне лица: человек в темноте идёт на свет и не смотрит под ноги.

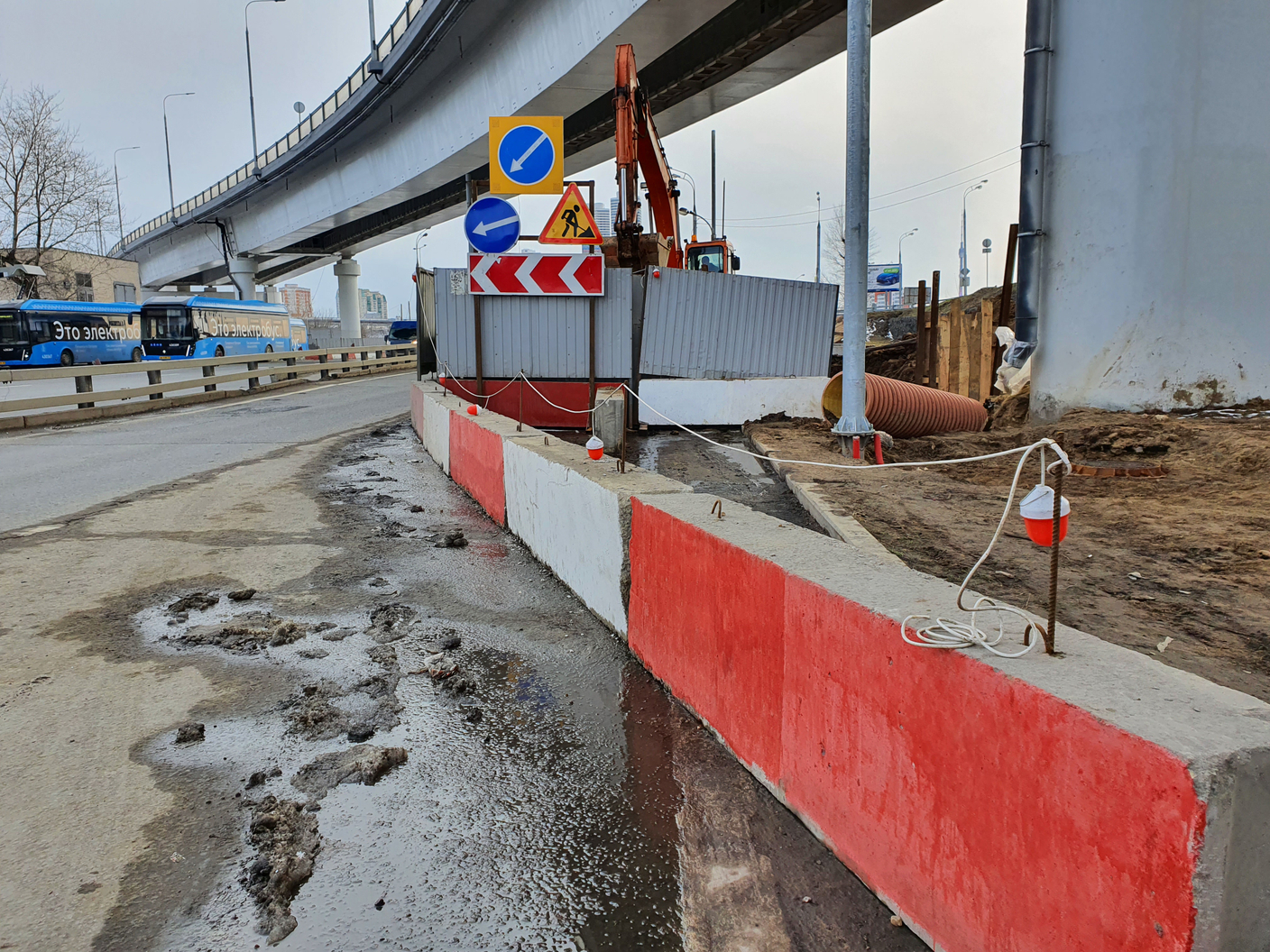

На Болотниковской, 13 при шаге 3,5 м закрыли 150 м и поставили 43 пролёта на подпорках у блоков ФБС. Подпорки окрашены в красный и белый, поэтому граница читается и днём, а не только за счёт фонарей.
Ночная смена и расход батареи
Ночью линия работает всю смену, и считают здесь не фонари, а ёмкость. Один фонарь берёт около 60 мА, сто фонарей — 6 А. Аккумулятор 7 А·ч такую линию не потянет вовсе, а 26 фонарей при 0,54 А он держит около 13 часов.
При −20 °C от расчётного времени остаётся примерно две трети. Для декабрьской смены это значит одно из трёх: источник на 220 В, два АКБ в ротации либо дробление линии на плечи по 50–100 м со своим питанием на каждое.
| Схема питания | Когда применяют | Что считать |
|---|---|---|
| Блок 220/12 от временного щита | стационарный участок, есть где подключиться | длину плеча до 250 м и ток линии |
| АКБ 12 В в антивандальном ящике | участок без сети, смена до 13 часов | ток 60 мА на фонарь и ёмкость |
| АКБ и солнечный комплект | объект стоит без сети в тёплый сезон | заряд и резерв на пасмурные дни |
| Два АКБ в ротации | ночные смены зимой при −20 °C и ниже | две ёмкости и график замены |
| Контроллер-мигалка в цепи | нужен мигающий режим вместо постоянного | число фонарей, которое он обслуживает |
Сколько фонарей нужно на участок
Считают по схеме, а не по длине «на глаз». Длину каждого отрезка делят на шаг, округляют вверх, складывают пролёты и прибавляют замыкающие фонари. Отрезки с разным шагом считают отдельно: переход 1–2 м и прямая 3–5 м — это две строки в расчёте.
| Шаг | 50 м | 100 м | 250 м | 500 м |
|---|---|---|---|---|
| 1 м | 51 | 101 | 251 | 501 |
| 2 м | 26 | 51 | 126 | 251 |
| 3 м | 18 | 35 | 85 | 168 |
| 5 м | 11 | 21 | 51 | 101 |
Проверка на реальном объекте: 1500 м при шаге 3 м дают 501 фонарь, и это ровно та цифра, что стоит в схеме трассы М6. Если счёт не сходится на бумаге, на дороге он не сойдётся тоже. Точный пересчёт под свой участок делает калькулятор гирлянды.
Приёмка по схеме
Сдавать участок по памяти нельзя. Проверяют три вещи: шаг на каждом отрезке, число фонарей против схемы и питание. Если по схеме 501 фонарь, а на линии 498, ищут, где недотянули, а не списывают разницу на погрешность.
Отдельно смотрят документы. Требования к фонарям идут по ГОСТ 32758-2014, координаты цветности по ГОСТ 32945-2014, расстановка по ОДМ 218.6.014-2014. У ФС-12 корпус из морозостойкого ABS с литым ушком и IP54, у ФС-12.1 монолитный полиэтилен с заглушкой под столб 40×40 или паз блока и IP67. Питание в обоих случаях 12 В от внешнего источника, в 220 В напрямую не включают.
Обязательная сертификация на фонари не применяется: 12 В ниже границы действия ТР ТС 004/2011 в 75 В постоянного тока. На партию оформляют паспорт качества, его и прикладывают к акту. Как выглядит полный комплект документов и требований, разобрано в статьях комплексное ограждение по ОДМ и ошибки при ограждении дорожных работ.
Что часто не сходится: линию дотягивают до временных знаков и конусов, но не доводят до конца ограждения. Знаки стоят по схеме, временные знаки и конусы выставлены, а последние 30 м световой линии нет. Формально участок обозначен, фактически граница обрывается в темноте.
