Фонарь привозят на объект, а сажать его некуда. Опоры в наличии не те, что в спецификации, либо их нет вовсе. Ниже пять посадочных решений, которые обходятся без сверления корпуса и не зависят от того, что написано в проекте.
Сразу про модели. У ФС-12 посадочный элемент отлит в корпусе, это ушко сверху. У ФС-12.1 его роль играет заглушка под столб 40×40 или паз блока. Геометрия разная, варианты между собой не меняются.
И общее правило, которое экономит больше всего времени: крепление выбирают по тому, что стоит на объекте, а не по тому, что удобно заказать. Подгонять фонарь под опору нечем.
Литое ушко ФС-12 и верхний прут 3БН
Корпус ФС-12 — «жёлудь» из морозостойкого ABS диаметром 80–85 мм. Ушко отлито заодно с корпусом, а не прикручено. На сетке 3БН фонарь садится на верхний прут и висит на нём без хомутов. Потребление 0,25 Вт при 12 В — примерно 60 мА на один фонарь.
Что это меняет на монтаже. Фонарь снимается одним движением и ставится так же. На отрезке 100 м при шаге 2 м стоит 41 фонарь, и разница между «открутить» и «снять» на перестановке контура считается в человеко-часах, а не в рублях за крепёж.
Второй эффект — линия остаётся ремонтопригодной. Соединение параллельное, отказ одного фонаря линию не гасит. Снять сгоревший и поставить новый можно в темноте, не разбирая пролёт.
Держатель с хомутом: подбор по диаметру опоры
Держатель нужен там, где опора круглая или профильная и надеть ушко не на что. Диаметр меряют по месту. Причин две: ограждение могли покрасить в два слоя, а трубу после ремонта стыковали через муфту. Штангенциркуль в точке установки занимает минуту, переделка — смену.
Хомут затягивают без перекоса. На профильной опоре держатель садится на плоскую грань, иначе фонарь разворачивается и светит вдоль полотна вместо поперёк. Держатель идёт отдельной позицией, держатель фонаря заказывают вместе с опорой, а не после неё: под «примерно такую» трубу он не встанет.
Отдельный случай — панельное ограждение. Верхняя кромка там не прут, а рама, и держатель подбирают по профилю рамы. Если стенка рамы тонкая, под хомут ставят прокладку, иначе при затяжке её ведёт.
ФС-12.1: заглушка вместо ушка
Корпус монолитный, выдувной полиэтилен, диаметр 115–120 мм. Рассеивание круговое, 340–350°, мощность 0,4 Вт, защита IP67. Крепление здесь не подвес, а вставка через заглушку в столб 40×40 или в паз блока. Отсюда типичное место ФС-12.1 — стойки и блоки, а не сетка.
Круговое рассеивание важнее, чем кажется. Фонарь на стойке виден с любой стороны, поэтому на прямоугольном контуре не приходится разворачивать корпус под каждую сторону.
Заглушка закрывает посадочное место, когда фонарь на эту точку не ставится. Мелочь, из-за которой в смете не появляется лишних деталей, а на объекте — лишних вопросов.
| Параметр | ФС-12 | ФС-12.1 |
|---|---|---|
| Корпус | «жёлудь», морозостойкий ABS | монолитный выдувной полиэтилен |
| Диаметр | 80–85 мм | 115–120 мм |
| Посадочный элемент | литое ушко сверху | заглушка под столб 40×40 или паз блока |
| Рассеивание | не задано как круговое | круговое, 340–350° |
| Мощность | 0,25 Вт | 0,4 Вт |
| Защита от влаги | IP54 | IP67 |
| Типичная опора | верхний прут 3БН, веха, труба с держателем | стойка 40×40, паз блока |
Блоки ФБС и перепад высот

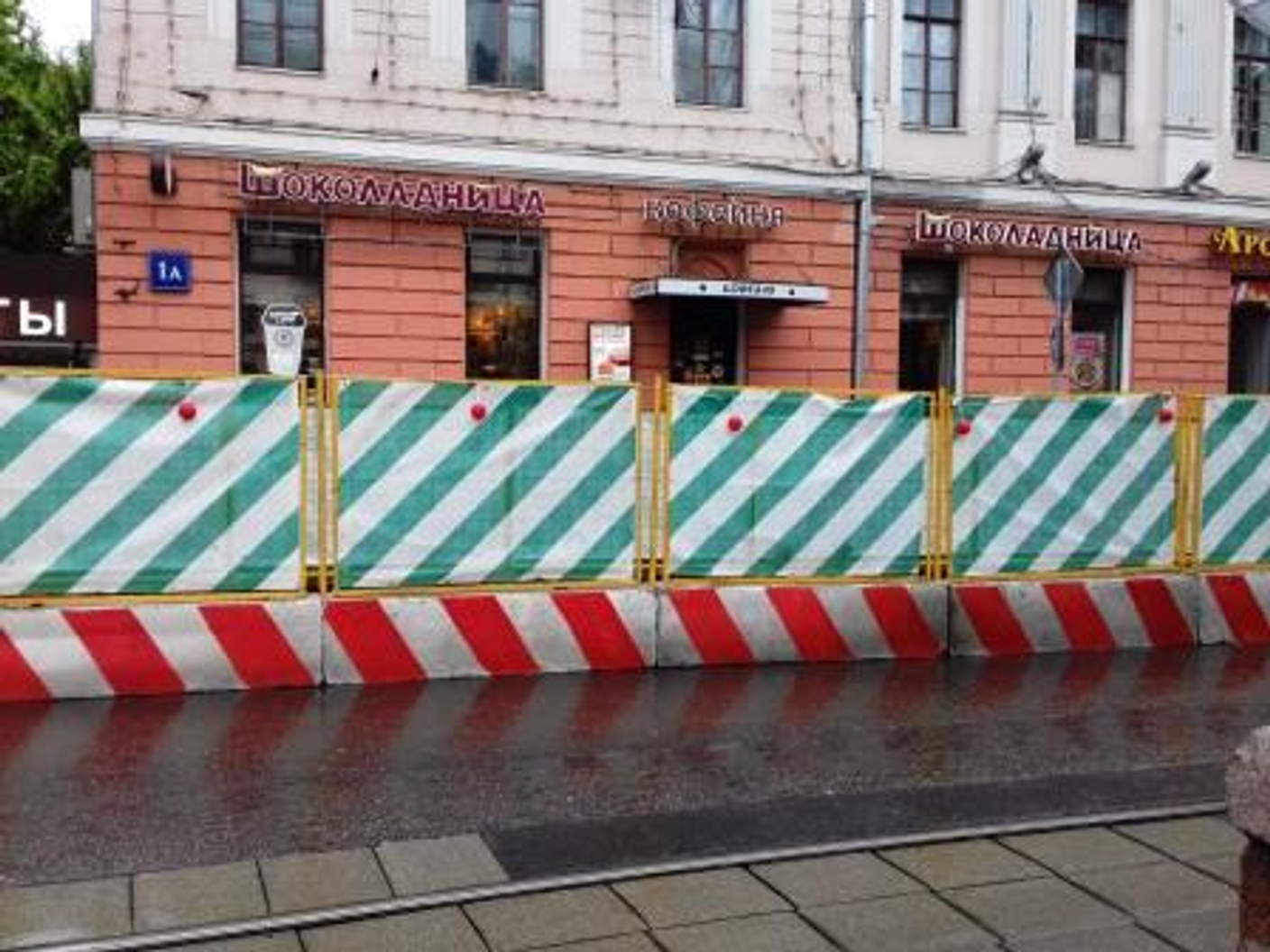

На блоках линия идёт по верху, и проблема не в крепеже, а в разной высоте блоков. Провод, натянутый от блока к блоку напрямую, на стыке даёт провис, а на провисе собирается вода. Ставят металлические подпорки одного размера, блоки подкрашивают в красный и белый, и линия получает ровную верхнюю кромку.
На Болотниковской, 13 так закрыли 150 м периметра: шаг 3,5 м, 43 пролёта, подпорки на блоках ФБС. Подпорку не приваривают к арматуре блока. Снять её потом нечем, а блок с обрезком шпильки на следующую стройку уже не пойдёт.
Почему саморез в пластик на морозе не держит
Совет «просверлить и прикрутить» встречается часто. На практике он даёт два дефекта сразу. Отверстие нарушает оболочку, а заявленный IP54 относится к закрытому корпусу, не к корпусу с дыркой. Плюс ABS и сталь сжимаются по-разному, и при −40 отверстие работает на раскол.
Рабочий диапазон фонаря −40…+55 °C. Морозостойкость корпуса не значит, что он выдержит точечную нагрузку от вкрученного метиза. Просверленный корпус перестаёт быть заводским изделием, и паспорт качества на партию к нему уже не относится.
Если фонарь нужно поставить на глухую плоскость, берут держатель или подпорку. Отверстие в корпусе не даёт ни герметичности, ни ремонтопригодности.
Сводка по опорам: что докупать
Если опоры нет вообще, в смету идёт не крепёж, а основание. Подходят металлические подпорки на блоках, водоналивные блоки по 2 м, инвентарные стойки. На трассе М6, 67 км так закрыли 1500 м: шаг 3 м, 501 фонарь на подпорках и водоналивных блоках.
Ниже по каждой опоре: чем цепляется фонарь и что покупать отдельно. В графе «что докупить» стоят только позиции, которых в корпусе нет.
| Опора | Чем крепится | Что докупить |
|---|---|---|
| Сетка 3БН, верхний прут | литое ушко ФС-12 надевается на прут | ничего, гирлянда на ограждение 3БН |
| Круглая или профильная труба | держатель с хомутом по диаметру | держатель, замер по месту |
| Сигнальная веха | посадка на веху | гирлянда на веху |
| Блок ФБС | подпорки по верху блока | гирлянда на ФБС, краска для подпорок |
| Кабельный лоток | укладка в лоток | гирлянда в кабельном лотке |
| Стойка 40×40 или паз блока | вставка ФС-12.1 через заглушку | сам фонарь ФС-12.1 |
| Опоры нет | подпорки на основании, водоналивной блок | основания и опоры |
Что проверить перед сдачей линии
Плечо от одного источника — до 250 м по кабелю ШВВП 2×0,75. Хвост под подключение 5 м, этого хватает, чтобы дотянуться до соседнего пролёта без наращивания. Питание только 12 В постоянного тока от внешнего источника. В 220 В напрямую фонарь не включают, нужен понижающий блок 220/12.
Ток считают до выезда. 26 фонарей берут 0,54 А. Аккумулятор 7 А·ч даёт около 13 часов, при −20 °C примерно две трети. Если в смене больше сотни фонарей, одного АКБ на ночь не хватит, и выясняется это в три часа ночи, а не на приёмке.
Сертификат спрашивают редко и обычно не тот. ФС-12 работает от 12 В, это ниже границы действия ТР ТС 004/2011 в 75 В постоянного тока, обязательная сертификация не применяется. На партию оформляют паспорт качества, его и прикладывают к акту. Требования к самим фонарям идут по ГОСТ 32758-2014, координаты цветности по ГОСТ 32945-2014, расстановка по ОДМ 218.6.014-2014.
Частые вопросы по крепежу
Можно ли просверлить корпус и посадить фонарь на саморез?
Технически можно, эксплуатировать нельзя. Отверстие снимает герметичность в этой точке, а на морозе через него идёт раскол корпуса. Для глухих плоскостей есть держатель и подпорки, они обходятся дешевле замены фонаря.
Чем крепление ФС-12 отличается от ФС-12.1?
ФС-12 вешают за литое ушко: прут сетки, веха, труба через держатель. ФС-12.1 вставляют через заглушку в столб 40×40 или в паз блока. Переставить их местами без переходных деталей не получится.
Что делать, если диаметр трубы не совпал с хомутом?
Мерить по месту и менять держатель. Подмотка изолентой под хомут на морозе размокает и сползает, а фонарь начинает вращаться вокруг опоры.
Нужен ли держатель для сетки 3БН?
Нет. Ушко садится на верхний прут напрямую, дополнительных деталей не требуется. Это самый дешёвый вариант из всех перечисленных.
Выдержит ли линия, если один фонарь выйдет из строя?
Да. Соединение параллельное, остальные фонари продолжают гореть. Меняют только отказавший, питание при этом не отключают.
Нужен ли сертификат на фонарь?
Обязательная сертификация не применяется: 12 В ниже границы ТР ТС 004/2011 в 75 В постоянного тока. На партию оформляется паспорт качества.
Сколько стоит, есть ли скидка и гарантия?
Цена по запросу: она зависит от исполнения и длины плеча. Скидка действует от 10 единиц, гарантия 12 месяцев. Расчёт под конкретный объект делает калькулятор гирлянды, проверять цифры лучше по нему, а не по памяти.
