Гирлянда для стройплощадки

Ночью граница стройплощадки читается только по свету. За ограждением чёрное полотно, и сторож обходит периметр с фонарём, потому что линия не горит. Гирлянда ФС-12 закрывает этот провал по всей длине: готовая сигнальная цепь из светодиодных фонарей на 12 В, собранная под периметр и шаг конкретного объекта.

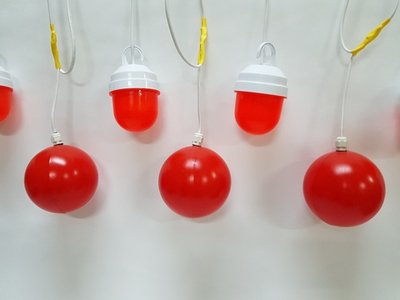

В разделе пять исполнений под разные опоры и схемы питания. Базовое собирают из фонарей ФС-12 «жёлудь» диаметром 85 мм, крупное — из ФС-12.1 с выдувным корпусом 115–120 мм и круговым светом 340–350°. Отдельные позиции сделаны под ограждение 3БН, блоки ФБС и сборку по эскизу заказчика.

Стройплощадка отличается от дорожных работ одним: контур переставляют. Подрядчик закрывает один этап, открывает другой, и линия переезжает за краном. Поэтому здесь важнее не длина, а то, на что линия крепится и чем питается до подключения стройгородка.

Что обозначает линия на стройплощадке

У световой линии на стройке две задачи, и их часто путают.

Первая — граница опасной зоны. Работает краном, котлован, зона падения груза. Здесь линия идёт по периметру и должна читаться снаружи, со стороны прохода и проезда. Цвет — красный, шаг плотный.

Вторая — дежурное обозначение. Контур площадки ночью, ступени бытовок, въезд, временные переходы. Здесь допустим белый рассеиватель, шаг реже, требования к яркости ниже.

Освещать площадку гирлянда не должна — для этого ставят прожекторы на мачтах. Фонарь ФС-12 даёт до 0,25 Вт на точку, его задача — быть заметным, а не светить. Если проектом требуется норма освещённости рабочей зоны, это отдельное оборудование, и подменять его сигнальной линией нельзя.

Крепление на ограждение стройплощадки

Сверлить конструкции не нужно ни в одном варианте. Фонарь держится за геометрию корпуса, а не за тонкую стенку.

Ошибка новичка — прикрутить корпус к трубе саморезом. На морозе пластик трескается вокруг отверстия, и фонарь теряется после первой же уборки снега. Второй вариант ошибки — натянуть линию между стойками без промежуточных точек: провод провисает, фонари собираются в низшей точке, и граница читается как одно пятно вместо линии.

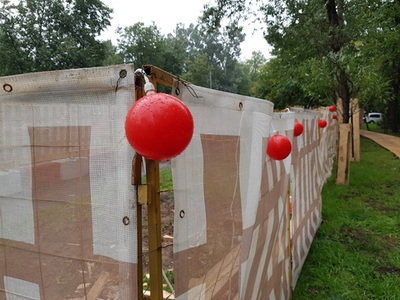

Сами конструкции, если ограждения ещё нет, собраны в разделе строительные ограждения: инвентарные ИСО, временные ЕВРО, баннерная сетка, 3Д забор и основания с опорами. Разбор монтажа по типам опор — в статье монтаж гирлянды на ограждение 3БН, сетку и веху.

Шаг фонарей и расчёт количества

Шаг задаёт схема расстановки, а не производитель. На стройплощадке он обычно плотнее, чем на дороге: граница проходит близко к рабочим местам, и пропуск в один тёмный пролёт читается как разрыв линии.

Считать нужно пролёты, а не делить длину на шаг: к числу пролётов добавляется один замыкающий фонарь.

Запас на бой и замену закладывают 5–10%: на площадке фонарь сбивают техникой и роняют при перестановке. Число фиксируем в спецификации до заказа — приёмку ведут по ней, а не по названию позиции.

Совет «берите шаг почаще, спокойнее будет» стоит денег и не решает задачу. На тыловых прямых шаг 5 метров работает не хуже двух, а фонарей и веса уходит вдвое меньше. Плотность нужна на въезде и в сужениях, где водитель меняет траекторию.

Питание до подключения стройгородка

Фонарь ФС-12 работает от 12 В постоянного тока. Напрямую в 220 В его не включают — нужен понижающий блок. На стройке схема обычно меняется по ходу: сначала сети нет, потом появляется бытовка со щитом.

Солнечный комплект часто предлагают как полную замену сети на весь год. В Московской области с ноября по февраль выработки почти нет: панель работает как подпитка, а батарею всё равно увозят в тепло на зарядку. Планировать зимнюю автономку на солнце — закладывать простой.

Плечо от источника к линии ограничено падением напряжения на жиле: ШВВП 2×0,75 держит до 250 м. Периметр длиннее делят на плечи, каждое со своим блоком или батареей. Хвост в комплекте 5 м; если блок стоит в бытовке за сорок метров от первой стойки, пяти метров не хватит и нужен провод в нарезку. Подключение к батарее идёт через зажимы-крокодилы, красный на плюс, чёрный на минус. Батарею на улице держат в антивандальном ящике, а не на земле. Расчёт мощности разобран в статье какой блок питания нужен для гирлянды ФС-12, схемы подключения — в статье как подключить гирлянду от АКБ, сети и солнца.

Характеристики линейки

Питание у всей линейки 12-вольтовое, соединение параллельное: отказ одного фонаря линию не гасит. Всё, что расходится по партиям, помечено и сверяется по паспорту.

Перестановка контура по этапам стройки

Это главное отличие стройплощадки от дороги. На дороге линия стоит до конца работ, на стройке она переезжает два-три раза за проект.

Что помогает на практике:

• Плечи по 50–100 м вместо одного длинного. Переставить плечо в сто метров могут два человека за полчаса, а цепь на 300 м придётся разбирать целиком.
• Быстросъёмные контакты на хвостах. Тогда плечо отключается от блока без откручивания клемм, а клеммы не теряются в снегу.
• Запас фонарей на брак и потери. 5–10% сверх расчёта закрывают перестановки без добора отдельной поставкой.
• Держатели под конкретную опору. Если линия переезжает с сетки 3БН на профильную трубу, нужен второй комплект держателей — ушко на хомут не сядет.

Приёмка и документы

На приёмке смотрят не бланки, а схему. Чаще предписание выписывают за расхождение линии с проектом производства работ, чем за сам фонарь.

Проверяют геометрию: совпадают ли участки, начало и конец линии, точки питания. Проверяют шаг на месте — при шаге 2,5 м на ста метрах должно стоять 41 фонарь. Проверяют, что при отказе одного фонаря линия продолжает светить, и что маркировка на корпусе совпадает со спецификацией.

Если объект идёт под закупку по 44-ФЗ или 223-ФЗ, к заявке прикладывается спецификация с артикулами, параметрами, сроком поставки и сведениями о производителе. Требовать сертификат по техрегламенту там, где изделие под него не попадает, заказчик не вправе: ФС-12 работает от 12 В, это ниже границы действия ТР ТС 004/2011, и обязательная сертификация к нему не применяется. Паспорт качества оформляется на партию, реквизиты в нём относятся к заказу. Комплект документов и нормативы собраны в разделе сертификаты на фонари и гирлянды.

Как это выглядело на объектах

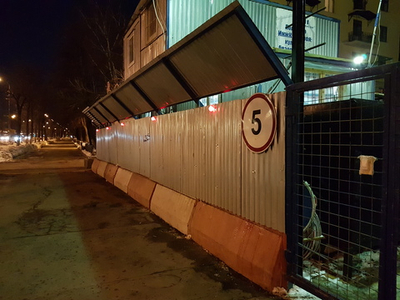

На ограждении стройплощадки по улице Ермишанцева линия шла шагом 2,5 м, три плеча по 100 метров — 123 фонаря, питание от блока. На периметре 250 м по Рижскому проезду шаг был 2 м, 126 фонарей. Стройгородок на 230 метрах закрывали ФС-12.1 шагом 2,5 м от аккумулятора — 93 фонаря. На объекте по улице Фёдора Полетаева периметр 60 метров закрыли 25 фонарями с шагом 2,5 м.

Разборы с метражом, схемой питания и перечнем комплектующих собраны в наших работах.

Расчёт, доставка и условия

В расчёте участвуют три числа: точки свечения, плечи питания и комплект крепежа под опору. Первое считают по таблице выше, второе определяет правило 250 метров. Проверить расчёт под свой метраж можно в калькуляторе расчёта гирлянды, методика разобрана в статье расчёт гирлянд и фонарей на объект.

Если периметр нестандартный или шаг меняется по сторонам, собираем по эскизу — это отдельная позиция сборка ФС-12 по эскизу заказчика. Готовые исполнения под конкретную опору: на ограждение 3БН и на блоки ФБС. Вся линейка с шагами и длинами — в разделе гирлянды ФС-12 и ФС-12.1, россыпь фонарей — в разделе фонари для ограждения.

Цена по запросу, скидка от 10 единиц, гарантия 12 месяцев. Работаем по счёту с юрлицами, включая 44-ФЗ и 223-ФЗ, оплата безналичная, документы через ЭДО. По Москве и Московской области везём день в день, заявка до полудня. Самовывоз со склада в Мытищах, 1-й Красноармейский переулок, дом 2, по будням с 9:00 до 18:00. В регионы — «Деловыми линиями» и «ПЭК». Условия на странице доставка, порядок расчётов — оплата, монтаж под площадку считаем отдельной строкой — монтаж дорожного оборудования. Зимняя эксплуатация разобрана в статье гирлянда ФС-12 зимой при минус 40.

Гирлянда для стройплощадки

Если нужна не россыпь фонарей и не отдельная позиция под одну опору, а готовая сигнальная линия под периметр стройки, смотрите раздел гирлянды ФС-12 и ФС-12.1: там собраны исполнения с шагом 1–10 м и длиной 50–250 м, с хвостом под подключение и комплектом крепежа под опору. Для типовых задач есть готовые позиции — на ограждение 3БН и на блоки ФБС, а под нестандартный периметр — сборка по эскизу заказчика. Плечи питания, шаг и число фонарей фиксируем в спецификации до заказа: на приёмке сверяют именно её, а не название позиции. Цена по запросу, скидка от 10 единиц, гарантия 12 месяцев — условия те же, что и на отдельные фонари.

Частые вопросы

Какой шаг фонарей выбрать для стройплощадки?

Типовой периметр закрывают шагом 2–2,5 м: граница проходит близко к рабочим местам. На въезде и в сужениях шаг сокращают до 1–1,5 м, тыл и длинные прямые идут шагом 3–5 м. Шаг берут из схемы расстановки, а не на глаз.

Сколько фонарей нужно на периметр 300 метров?

При шаге 2,5 м — 121 фонарь: 120 пролётов плюс один замыкающий. При шаге 2 м — 151, при шаге 3 м — 101. К расчёту добавляют 5–10% на бой и потери при перестановке.

Чем питать линию, пока стройгородок не подключён?

Аккумулятором 12 В. Линия из 26 фонарей берёт 0,54 А, батарея 7 А·ч работает около 13 часов, при −20 °C реально 8–9 часов. Когда появляется щит, линию переводят на блок 220/12 без замены фонарей.

Нужны ли отдельные стойки под гирлянду?

Нет, если на площадке уже стоит ограждение. На сетке 3БН фонарь висит за литое ушко, на трубе и инвентарном ИСО держится через держатель с хомутом, на ФБС — через исполнение ФС-12.1 с заглушкой. Отдельные стойки нужны только на открытом участке без ограждения.

Можно ли переставлять контур по этапам?

Да, и это основной сценарий на стройке. Помогают плечи по 50–100 м вместо одной длинной цепи, быстросъёмные контакты на хвостах и запас фонарей 5–10%. Если опора меняется с сетки на трубу, нужен второй комплект держателей.

Видит ли крановщик фонари сверху?

ФС-12 «жёлудь» светит в стороны и сверху виден хуже. Если нужен обзор со всех сторон и зона падения груза, берут ФС-12.1 с круговым рассеиванием 340–350°. Это же исполнение ставят туда, где фонарь могут задеть техникой.

Что будет, если мощности блока не хватает?

Дальние фонари горят тусклее или не запускаются совсем, блок греется, у дешёвых моделей срабатывает защита и линия начинает мигать. Запас по мощности закладывают 25–30% от расчётной нагрузки, а при паспортном токе около 60 мА на фонарь блок считают по току.

Работает ли линия зимой при минус 30?

Фонари и провод держат до −40 °C. Слабое место — свинцовый аккумулятор: ёмкость падает, а заряжать его на морозе нельзя. Рабочая схема зимой — две батареи и ротация: одна на объекте, вторая греется и заряжается в тепле.

Подойдёт ли линия для приёмки объекта?

Да, при исполнении с паспортом качества на партию. Сверяют число фонарей и шаг с ведомостью, сечение жилы, длину хвоста и режим свечения, если схемой задано мигание. ФС-12 работает от 12 В, поэтому обязательная сертификация по ТР ТС 004/2011 к нему не применяется.

Какая гарантия и есть ли скидка на партию?

Гарантия 12 месяцев. Скидка действует от 10 единиц. Цена зависит от длины, шага, числа плеч питания и комплекта крепежа — считается по заявке, потому что зависит от объекта.
