Фонари для ограждения

Фонарь на ограждении решает одну задачу — показать водителю и проходчику, где заканчивается безопасная зона. Освещать территорию он не должен: для этого ставят прожекторы на мачтах. Отсюда и требования другие — не люмены, а заметность точки в темноте, морозостойкость корпуса и способ крепления к тому, что уже стоит на объекте.

В разделе 6 позиций: четыре исполнения ФС-12 по цвету и документам, крупный ФС-12.1 и держатель на опору. ФС-4.1 и НСП-03 сюда не входят — первый садится на конус и веху ручкой 36 мм, второй работает от 220 В через патрон Е27. Это другая схема монтажа, и в линейке раздела она только путает выбор.

Выбор начинается не с модели фонаря, а с вопроса «на что вешать». От ответа зависит корпус, крепёж и то, чем питать линию.

Четыре типа ограждений и способ крепления

На объектах Москвы и области встречаются четыре конструкции, и у каждой своя посадочная точка. Сверлить ничего не нужно.

Ошибка новичка — прикрутить корпус к трубе саморезом. На морозе пластик трескается вокруг отверстия, и фонарь теряется после первой же уборки снега. Ушко и держатель держат корпус за геометрию, а не за тонкую стенку.

Разбор монтажа по каждому типу опоры — в статье монтаж гирлянды на ограждение 3БН, сетку и веху. Сами конструкции, если ограждения ещё нет, собраны в разделе строительные ограждения: там сетка 3БН, инвентарные ИСО, временные ЕВРО, 3Д забор и основания с опорами.

Характеристики линейки

Питание у всей линейки 12-вольтовое, соединение в линии параллельное: отказ одного фонаря линию не гасит. Всё, что расходится по партиям, помечено и сверяется по паспорту.

Шаг фонарей на ограждении и расчёт количества

Шаг задаёт схема расстановки, а не производитель. Для дорожных работ ориентир 3–5 м по ОДМ 218.6.014-2014. Для стройплощадки плотнее, 2–2,5 м: там граница проходит близко к рабочим местам. На въездах и в сужениях шаг сокращают до 1–2 м — пропуск в один тёмный пролёт читается как разрыв линии.

Считать нужно пролёты, а не делить длину на шаг: к числу пролётов добавляется один замыкающий фонарь.

Цифры расчётные, по партиям встречаются отклонения в один фонарь. Запас на бой и замену закладывают 5–10%. Число фиксируем в спецификации до заказа — приёмку ведут по ней, а не по названию позиции.

Совет «берите шаг почаще, спокойнее будет» я слышу постоянно, и он дорого стоит. На длинных прямых тыловых участках шаг 5 метров работает не хуже двух, а фонарей и веса уходит вдвое меньше. Плотность нужна там, где водитель меняет траекторию, а не там, где он едет прямо четыреста метров. Проверить расчёт под свой метраж можно в калькуляторе расчёта гирлянды, методика разобрана в статье расчёт гирлянд и фонарей на объект.

Питание на объекте: три схемы

Фонарь ФС-12 работает от 12 В постоянного тока. Напрямую в 220 В его не включают — нужен понижающий блок. Схему выбирают по тому, что есть на площадке.

Солнечный комплект часто советуют как полную замену сети на весь год. В Московской области с ноября по февраль выработки почти нет: панель работает как подпитка, а батарею всё равно увозят на зарядку. Планировать зимнюю автономку на солнце — закладывать простой.

Плечо от источника к линии ограничено не мощностью, а падением напряжения на жиле: ШВВП 2×0,75 держит до 250 м, при 50 м ток 0,54 А, при 250 м — 2,63 А. Участок длиннее делят на плечи, каждое со своим блоком или батареей. Хвост в комплекте гирлянды 5 м, наращивать его удлинителем не советуем — лучше взять провод в нарезку под объект. Подключение к батарее идёт через зажимы-крокодилы, красный на плюс, чёрный на минус. Расчёт мощности блока разобран в статье какой блок питания нужен для гирлянды ФС-12.

Применение: цвет и сценарии

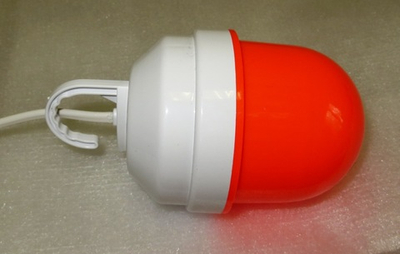

Красный — основной сигнальный цвет границ работ, его берут в большинстве случаев: фонарь ФС-12 красный. Жёлтый ставят, когда на объекте уже есть красная линия и нужно разделить участки на схеме, — это ФС-12 жёлтый. Белый используют для дежурного обозначения и подсветки: контур, ступени, въезды, границы зон — ФС-12 белый, около 20 лм.

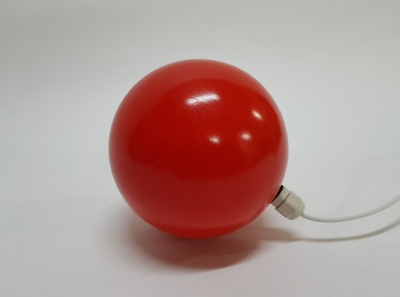

ФС-12 висит ушком на пруту и держится на весу — это лёгкий подвесной прибор. ФС-12.1 берут туда, где фонарь могут задеть техникой или нужен обзор со всех сторон: монолитный корпус, круговое рассеивание 340–350°, вставка в паз блока или заглушку в столб 40×40. На объездах и у ФБС это разница между «стоит сезон» и «меняем каждый месяц».

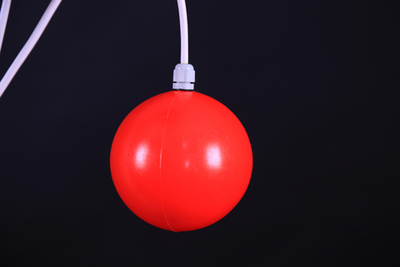

Если объект идёт под приёмку или закупку по 44-ФЗ, берите исполнение с документами на партию — ФС-12 по ГОСТ 32758. Паспорт качества оформляется на вашу партию, реквизиты в нём относятся к заказу, а не к справочному образцу. Комплект документов и нормативы собраны в разделе сертификаты на фонари и гирлянды.

Зимой линейка работает: −40…+55 °C рассчитано на подмосковную зиму с реагентами. Два практических момента. Корпус на морозе становится хрупким, поэтому фонарь снимают и вешают в перчатках, а не бросают в кузов. Ёмкость аккумулятора на холоде падает, и в автономной схеме закладывают запас. Разбор — в статье гирлянда ФС-12 зимой при минус 40.

Расчёт, документы и условия поставки

На ограждении стройплощадки по улице Ермишанцева линия шла шагом 2,5 м, три отрезка по 100 метров, 123 фонаря, питание от блока. На периметре 250 м по Рижскому проезду шаг был 2 м — 126 фонарей. На трассе М6 стоял участок 1500 м шагом 3 м — 501 фонарь. Разборы с метражом, схемой питания и перечнем комплектующих собраны в наших работах.

Если нужна готовая линия с шагом и хвостом под объект, а не россыпь, смотрите гирлянды ФС-12 и ФС-12.1 или сборку по эскизу заказчика. Логика выбора между двумя формами поставки разобрана в хабе фонари и гирлянды ФС-12.

Цена по запросу, скидка от 10 единиц, гарантия на изделие 12 месяцев. Работаем по счёту с юрлицами, включая 44-ФЗ и 223-ФЗ, оплата безналичная, документы через ЭДО. По Москве и Московской области привозим день в день своей курьерской службой, заявка до полудня. Самовывоз со склада в Мытищах, 1-й Красноармейский переулок, дом 2, по будням с 9:00 до 18:00. В регионы отправляем «Деловыми линиями» и «ПЭК». Условия на странице доставка, порядок расчётов на странице оплата, монтаж под площадку считаем отдельной строкой — монтаж дорожного оборудования.

Фонари для ограждения

Если линия не нужна и требуются только приборы, все позиции собраны в разделе фонари сигнальные: четыре исполнения ФС-12 по цвету и документам, крупный ФС-12.1 и держатель на опору. Крепёж заказывают той же заявкой, что и фонари: хомут подбирают под диаметр трубы, а на сетке 3БН ушко садится на прут без держателя. Цена по запросу, скидка от 10 единиц, гарантия 12 месяцев — как и на готовые гирлянды.

Частые вопросы

На что крепят фонарь на ограждении?

На сетку 3БН — ушком прямо на прут. На профильную трубу — через держатель с хомутом под диаметр опоры. На веху — посадкой на ручку. На бетонный блок или водоналивной барьер — исполнением ФС-12.1 с заглушкой. Сверлить конструкцию не нужно ни в одном из вариантов.

Какой шаг фонарей на ограждении?

Для дорожных работ ориентир 3–5 м по ОДМ 218.6.014-2014. Для стройплощадки плотнее — 2–2,5 м, потому что граница проходит близко к рабочим местам. На въездах и в сужениях шаг сокращают до 1–2 м, тыл и длинные прямые закрывают шагом 4–10 м.

Сколько фонарей нужно на 50 метров ограждения?

При шаге 2 м — 26 фонарей: 25 пролётов плюс один замыкающий. При шаге 2,5 м — 21, при шаге 3 м — 18, при шаге 1 м — 51. Запас на бой и замену закладывают 5–10%. Число фиксируем в спецификации до заказа.

Чем питать фонари, если на объекте нет сети?

Аккумулятором 12 В. Линия из 26 фонарей берёт 0,54 А, батарея 7 А·ч работает около 13 часов, при −20 °C реально 8–9 часов. Для длительной автономной работы — солнечный комплект, но с ноября по февраль он работает как подпитка, а не как полная замена сети.

ФС-12 или ФС-12.1 — что выбрать на ограждение?

ФС-12 — когда нужен лёгкий подвесной фонарь на прут или трубу. ФС-12.1 — когда фонарь могут задеть техникой, нужен обзор со всех сторон или вставка в паз блока: у него монолитный корпус, круговое рассеивание 340–350° и защита IP67.

Почему красный, а не жёлтый?

Красный — основной сигнальный цвет границ работ. Жёлтый берут для разделения участков, когда красная линия на объекте уже есть. Белый ставят для дежурного обозначения и подсветки. Цвет задаёт проект: расхождение с ведомостью видно на приёмке сразу.

Подойдёт ли фонарь для приёмки объекта?

Да, при исполнении с паспортом качества на партию. ФС-12 работает от 12 В, это ниже границы действия ТР ТС 004/2011 (75 В постоянного тока), поэтому обязательная сертификация к нему не применяется — это норма, а не пробел в документах. Если документация требует сертификат там, где изделие под регламент не попадает, спор решается ссылкой на область действия регламента и письмом производителя.

Какая гарантия и есть ли скидка на партию?

Гарантия 12 месяцев. Скидка действует от 10 единиц. Цена зависит от числа фонарей, типа опоры и комплектации — считается по заявке, потому что зависит от объекта.

Можно ли купить только фонари, без гирлянды?

Да, фонари поставляются поштучно и в разделе лежат именно они. Если нужна готовая линия с шагом и хвостом под объект — это гирлянды ФС-12 и ФС-12.1 или сборка по эскизу заказчика.

Как быстро доставите?

По Москве и Московской области — день в день, заявка до полудня. В регионы — транспортными компаниями «Деловые линии» и «ПЭК». Самовывоз со склада в Мытищах по будням с 9:00 до 18:00. Условия на странице доставка.
