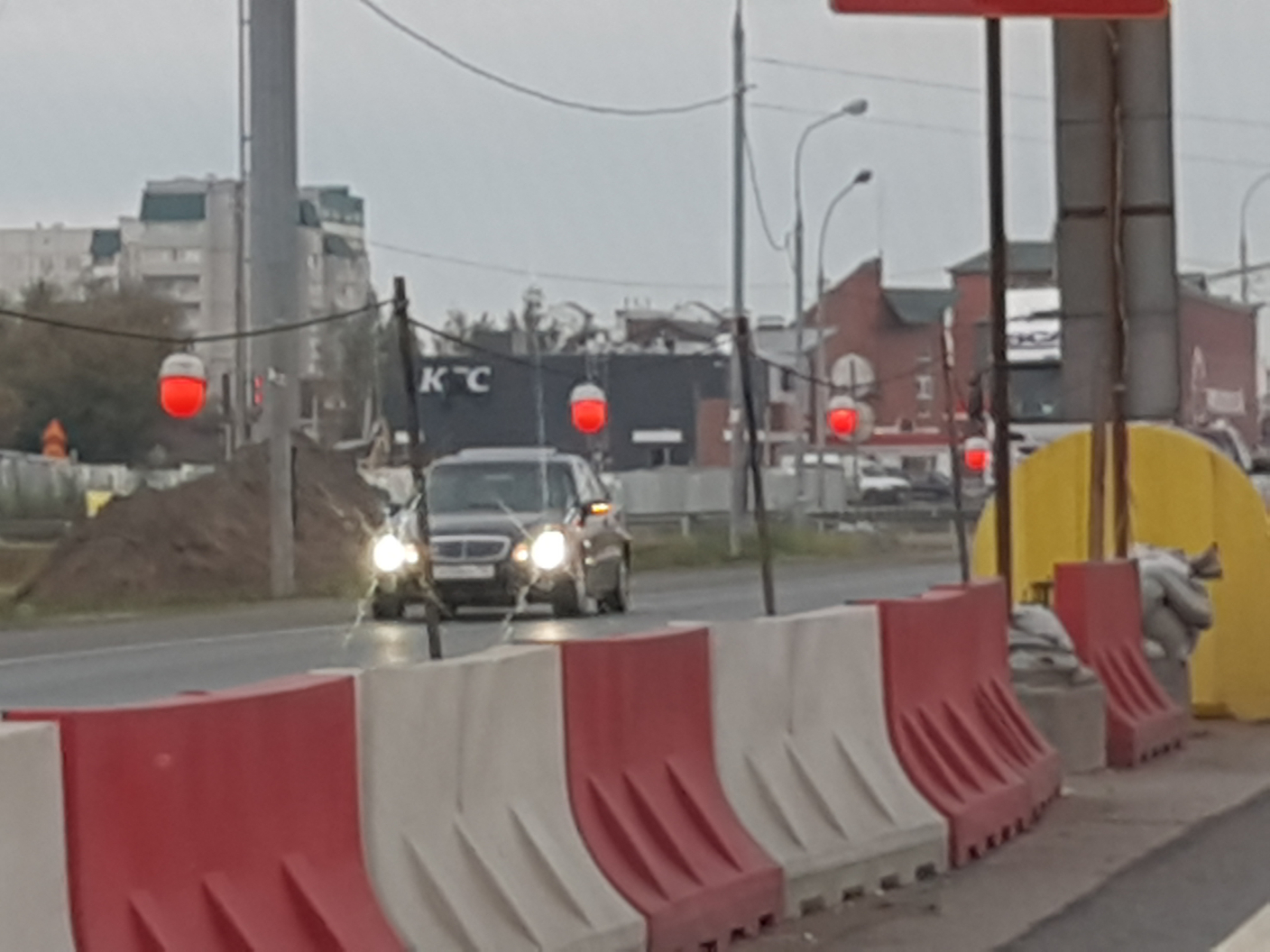

Смонтировали сигнальную линию на участке дорожных работ на 67-м километре трассы М6. Основание — металлические подпорки на водоналивных блоках длиной 2 метра. Гирлянда ФС-12 поставлена с шагом 3 метра на 1500 метров — это 500 пролётов и 501 фонарь в линии.
Полтора километра — это уже не «обозначить площадку», а обозначить протяжённый фронт работ, который водитель проезжает на скорости. На такой длине всё решает не плотность огней, а читаемость линии на дистанции и устойчивость конструкции: на открытом участке ветровая нагрузка на подпорки и блоки постоянная.
| Параметр | Значение |
|---|---|
| Объект | участок дорожных работ |

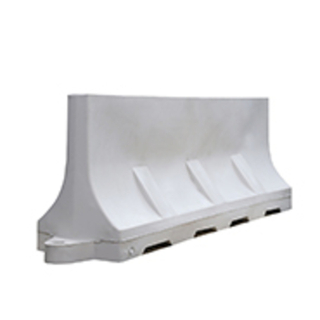

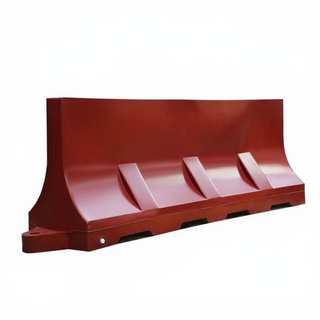

| Основание | металлические подпорки на водоналивных блоках 2 м |
| Длина линии | 1500 м |
| Шаг фонарей | 3 м |
| Число пролётов | 500 |
| Число фонарей | 501 |
| Место | трасса М6, 67 км |
Почему на трассе шаг увеличивают до 3 метров
На загородной трассе водитель видит линию издалека и на скорости. Здесь важнее не плотность фонарей на метр, а длина обозначенного контура: на прямом участке шаг 3 метра даёт ровную цепочку огней, которая читается за сотни метров, при этом расход фонарей на километр линии ниже.
Второй фактор — ветер. Водоналивные блоки и подпорки на открытом участке испытывают серьёзную ветровую нагрузку, и лишние точки крепления добавляют парусности. Шаг 3 метра — компромисс между заметностью линии и устойчивостью конструкции.
Третий фактор — обслуживание. На 1500 метрах линия проходит через несколько этапов работ, и её переставляют. Меньше точек крепления на метр — быстрее переносится участок без потери геометрии.
Как закрепляли линию
- крепление на металлические подпорки, установленные на блоки;
- шаг 3 метра выдержан на всей протяжённости участка;
- провода уложены с запасом на поворотах, без натяга — на трассе конструкция испытывает подвижки;
- схема питания подобрана под протяжённость: линия разбита на участки, а не тянется одной цепью на километр;
- проверены оба конца линии и точки перехода между участками.
Про поведение линии на морозе и ветре — статья гирлянда ФС-12 зимой. Почему перетянутый провод рвётся у ввода — в статье ошибки при ограждении дорожных работ. Требования к схеме ограждения участка — комплексное ограждение по ОДМ.
Что получил заказчик
- контур участка читается на скорости и в тёмное время на всей длине;
- конструкция выдерживает ветровую нагрузку открытого участка;
- линия собирается и переставляется вместе с блоками при смене этапа работ;

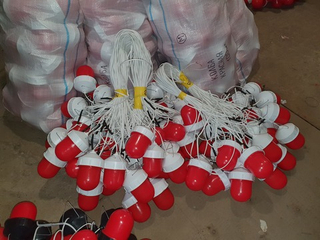

- 501 фонарь — тираж, а не единичная сборка: партия идет с паспортом качества;
- гарантия 12 месяцев на изделие.
Документы и следующий шаг
На такую партию паспорт качества обязателен: он закрывает приёмку и подтверждает, что в партии именно то, что в спецификации. Порядок документов — в разделе сертификаты на фонари и гирлянды ФС-12, образцы — в паспортах качества.
Длинные участки собираются под объект: сборка ФС-12 по эскизу заказчика. Типовые длины — 100 метров, 200 метров, 250 метров. Питание под протяжённость — блоки 220/12 В.
Пришлите протяжённость участка и схему расстановки — рассчитаем число фонарей и точки питания. Тел.: +7 (499) 398-06-27. По партиям от 10 единиц — скидка от объёма.
