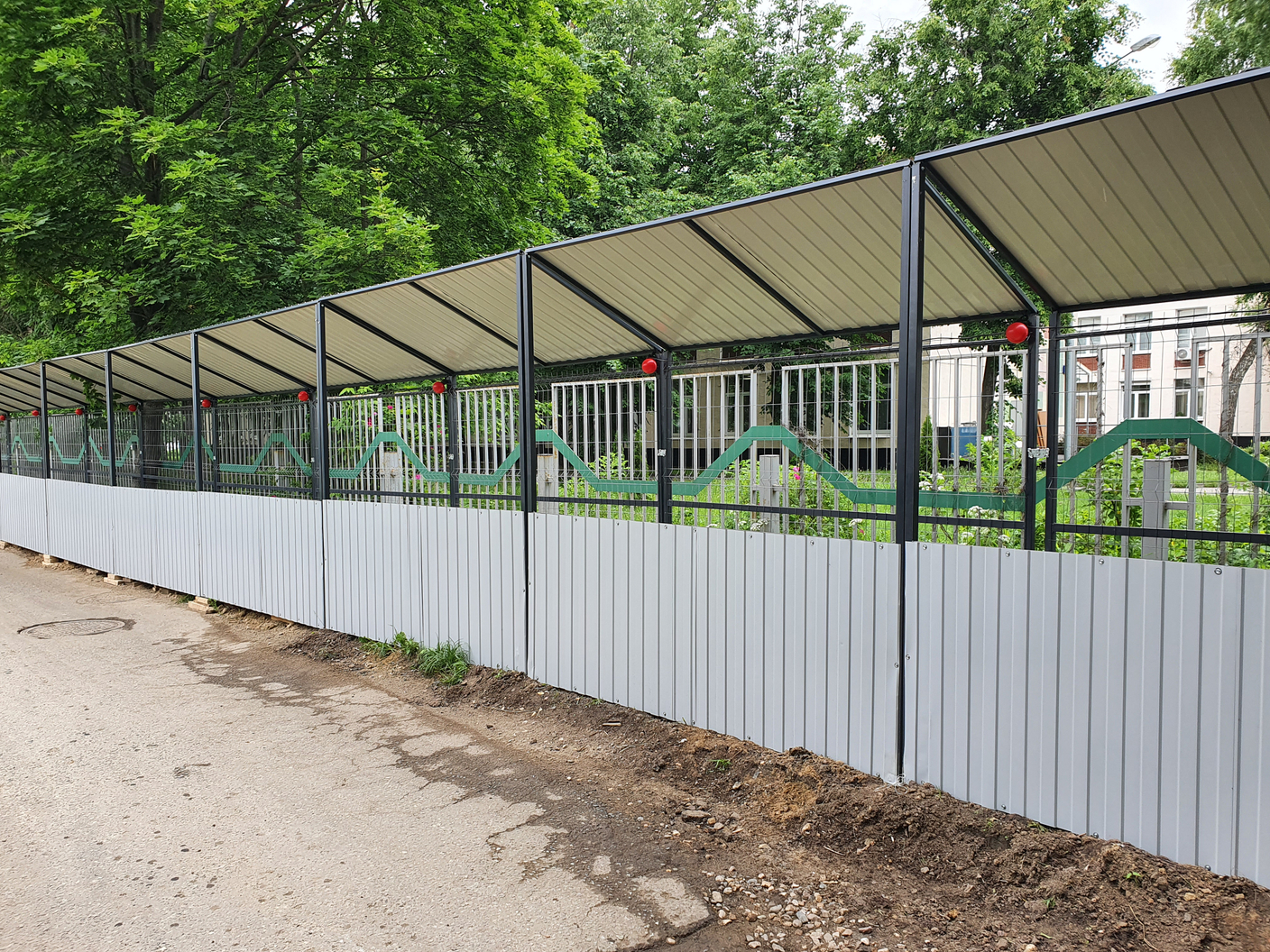

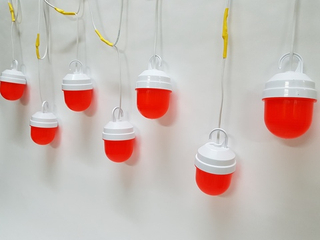

Смонтировали сигнальную линию на защитно-охранном ограждении с пешеходной галереей на улице Ермишанцева в Москве. Объект — действующая стройка в жилой застройке, где граница участка одновременно работает как пешеходный коридор. Гирлянда ФС-12 поставлена с шагом 2,5 метра: 300 метров линии тремя отрезками по 100 метров, питание через блок 220/12 В.
Разбивка на три плеча по 100 метров — не формальность. Каждое плечо питается самостоятельно, поэтому падение напряжения не накапливается к концу линии, а при отказе одного блока остальные два продолжают работать. На объекте с галереей это важно: если погаснет весь контур, пешеходный коридор останется без обозначения на всём протяжении.
| Параметр | Значение |
|---|---|
| Объект | стройплощадка в жилой застройке |
| Основание | защитно-охранное ограждение с пешеходной галереей ТИП 2.4 и 3ВП |
| Общая длина линии | 300 м |
| Разбивка | 3 отрезка по 100 м |
| Шаг фонарей | 2,5 м |
| Число фонарей | по 41 на отрезок, всего 123 |
| Питание | блок 220/12 В |
| Адрес | ул. Ермишанцева, Москва |
Почему шаг 2,5 метра, а не типовые 2
Шаг задан схемой ограждения участка и привязан к пролётам галереи, а не к длине секции. Это рабочая ситуация: линия на 2,5 метра между фонарями читается нормально, а на приёмке совпадает с проектом. Если бы шаг остался типовым, фонари встали бы не по пролётам, и часть из них оказалась бы за конструкцией галереи.

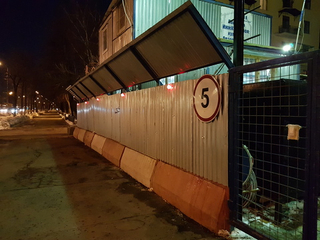

На объектах с галереей это главный риск: крепление за середину полотна или за стойку галереи прячет огонь, и с проезжей части видна не граница, а отдельные вспышки. Поэтому линию ведём по верхнему элементу, который просматривается снаружи.
Как закрепляли линию
- крепление по верхнему элементу ограждения — без сверления конструкции;
- шаг 2,5 метра выдержан на всех трёх отрезках;
- каждое плечо по 100 метров питается от своего блока — контур не тянется одной цепью;
- переходы между плечами выполнены в месте, где линия не перекрывает проход по галерее;
- концевые хвосты оставлены под подключение на объекте.
Способ крепления под разные основания разобран в статье монтаж гирлянды на ограждение 3БН, сетку и веху. Расчёт числа фонарей под свой участок — в статье как рассчитать гирлянды и фонари на объект.
Что получил заказчик
- 300 метров границы обозначены в тёмное время и не мешают пешеходному движению по галерее;
- питание от сети — не нужно менять аккумуляторы по сменам;
- ремонтопригодность: отказ одного плеча не гасит остальные два;
- крепление без следов на ограждении — при демонтаже конструкция остаётся целой;
- гарантия 12 месяцев на изделие, на монтаж — отдельно по договору.
Документы и следующий шаг
На партию оформляется паспорт качества: в нём зафиксированы артикул, длина и шаг. Что входит в комплект документов и что спрашивают на приёмке — в разделе сертификаты на фонари и гирлянды ФС-12. Если по объекту требуется подтверждение соответствия нормативу — смотрите ГОСТы и СТО.
Похожая геометрия — ограждение с галереей, нестандартная длина, свои точки подключения — собираем под объект: сборка ФС-12 по эскизу заказчика. Готовые длины — 100 метров, 200 метров. Все исполнения — гирлянды ФС-12 и ФС-12.1.
Пришлите периметр участка в метрах или схему с шагом и точками питания — посчитаем число фонарей и подберём блок. Тел.: +7 (499) 398-06-27. По партиям от 10 единиц — скидка от объёма.
