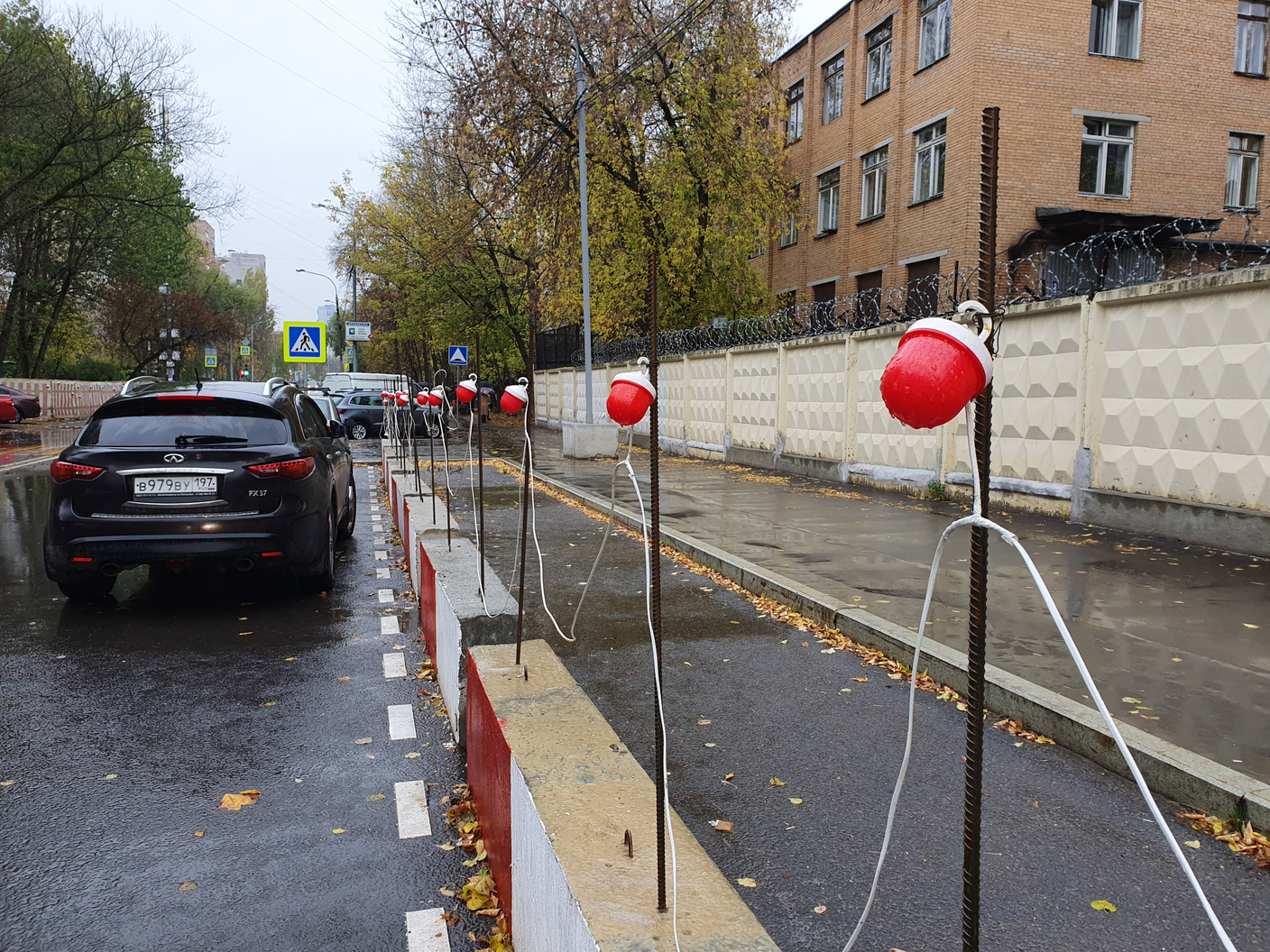

Смонтировали сигнальную линию на участке дорожных работ на Болотниковской улице, дом 13, в Москве. Основание — металлические подпорки на блоках ФБС длиной 2 метра с красно-белой окраской. Гирлянда ФС-12 поставлена с шагом 3,5 метра на 150 метров — это 43 пролёта, а на замыкающем участке шаг подрезан под фактическую длину линии.
150 метров при шаге 3,5 метра не делятся нацело: 150 : 3,5 = 42,86. Поэтому последний пролёт на объекте сделан короче остальных, а линия всё равно заканчивается фонарём, а не пустым блоком. Это типичная ситуация для подпорок на ФБС, и решать её надо на этапе схемы, а не на монтаже.
| Параметр | Значение |
|---|---|
| Объект | дорожные работы в городской застройке |
| Основание | металлические подпорки на блоках ФБС 2 м |
| Окраска блоков | красный и белый |
| Длина линии | 150 м |
| Шаг фонарей | 3,5 м |
| Число пролётов | 43, замыкающий подрезан под длину |
| Адрес | Болотниковская ул., 13, Москва |
ФБС как основание: что важно учесть
Блоки ФБС тяжелее водоналивных, поэтому конструкция устойчивее — её не сдвигает ветром и не задевает техника так, как лёгкие барьеры. Обратная сторона: блоки стоят на разной высоте, и линия между ними получается с перепадом.
Поэтому подпорки выставляются по уровню от блока к блоку, а провод между точками крепления укладывается с запасом. Если натянуть его по прямой, при перепаде высот на кромке блока появляется перегиб — именно там изоляция и рвётся первой.
Красно-белая окраска блоков здесь работает вместе с гирляндой: днём контур читается по цвету, ночью — по свету. Это стандартное решение для городских участков, где важно обозначить границу и в светлое, и в тёмное время.
Почему шаг 3,5 метра
Шаг задан схемой расстановки. На городском участке с ограниченной скоростью он допустим: водитель движется медленно и успевает считать линию. Фонари при этом не садятся на стык блоков — 3,5 не кратно 2, поэтому точки крепления распределены по пролётам, а не привязаны к швам.
Для линии в 150 метров это ещё и экономия: 43 фонаря вместо 75 при шаге 2 метра. На объекте, где днём границу обозначают блоки с окраской, плотная линия не нужна — она дублирует то, что уже видно.
Как закрепляли линию
- подпорки выставлены по уровню, с учётом перепада высот между блоками;
- шаг 3,5 метра выдержан, замыкающий пролёт подрезан под фактическую длину;
- провод уложен без натяга, с запасом на переходах между блоками;
- линия проверена целиком после подачи питания.
Про крепление на разные основания — статья монтаж гирлянды на ограждение 3БН, сетку и веху. Про требования к схеме ограждения — комплексное ограждение по ОДМ. Нормы освещённости участка — нормы освещения стройплощадки.
Что получил заказчик
- граница участка обозначена и днём, и ночью — цвет блоков плюс линия огней;
- конструкция устойчива к ветру и случайному контакту с техникой;
- линия переставляется вместе с блоками при смене этапа работ;
- 43 фонаря на 150 метров — без лишнего расхода на плотную линию;
- гарантия 12 месяцев на изделие.
