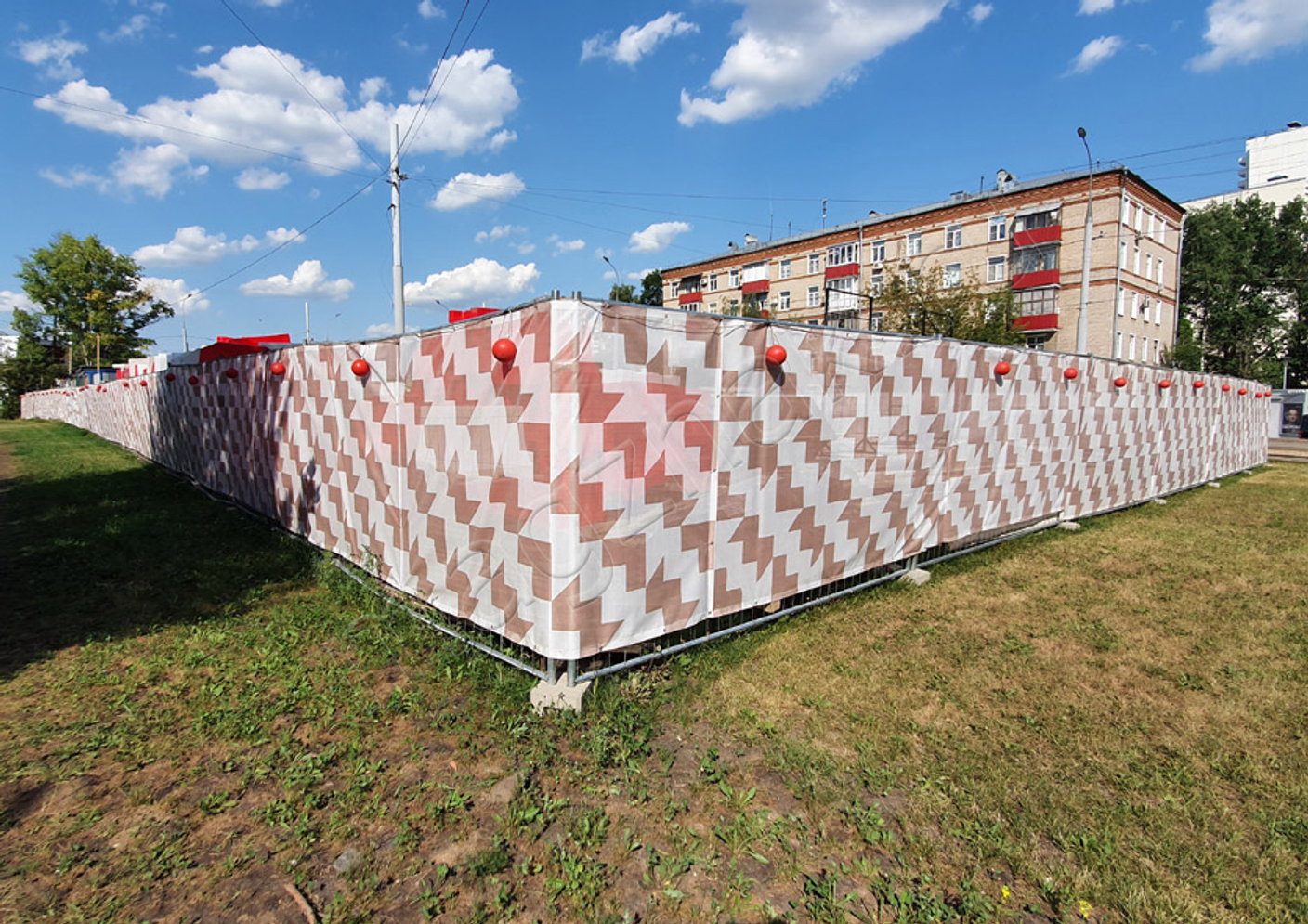

Смонтировали сигнальную линию на строительной площадке на улице Фёдора Полетаева, дом 37, в Москве. Основание — оцинкованное евроограждение с баннером. Гирлянда ФС-12 поставлена с шагом 2,5 метра на 60 метров периметра: 24 пролёта и 25 фонарей, питание через блок 220/12 В.
Небольшой периметр — не упрощение задачи. На 60 метрах линия упирается в углы, въезд и примыкание к соседнему участку, и именно на коротких объектах чаще всего видно, сделана ли линия по схеме или «как встало». Здесь шаг 2,5 метра привязан к пролётам рамы, поэтому линия ровная от угла до угла.
| Параметр | Значение |
|---|---|
| Объект | строительная площадка |
| Основание | евроограждение оцинкованное, с баннером |
| Длина | 60 м по периметру |
| Шаг фонарей | 2,5 м |
| Число фонарей | 25 |
| Питание | блок 220/12 В |
| Адрес | ул. Фёдора Полетаева, 37, Москва |
Оцинкованное евроограждение как основание
Евроограждение собирается из оцинкованных рам с сеткой и держится на стойках с бетонными подпорками. Рама жёсткая, поэтому линия на ней не провисает между точками крепления — в отличие от мягкой сигнальной сетки, где фонари оттягивают полотно.
Крепление садится на верхнюю трубу рамы, без сверления. Оцинковка при этом остаётся целой — это важно: любое отверстие в покрытии становится очагом коррозии, и через пару сезонов рама ржавеет вокруг крепёжка. Для объекта в городской застройке, где ограждение стоит не один год, это принципиально.
Почему шаг 2,5 метра
Шаг задан проектом расстановки и привязан к пролётам ограждения. Секции евроограждения длиннее типовых двух метров, поэтому шаг 2,5 метра ложится на конструкцию ровнее, чем 2: фонари не собираются на стыках, а распределены по пролёту.
На приёмке это читается просто: линия огней идёт с равным интервалом и совпадает со схемой. Если бы шаг остался типовым, часть фонарей оказалась бы на стойках, часть — на середине пролёта, и линия выглядела бы рваной.
Как закрепляли линию
- крепление на верхнюю трубу рамы, без сверления оцинковки;
- шаг 2,5 метра выдержан на всех 24 пролётах периметра;
- на углах фонарь не садится на сам угол — линия переходит без перегиба;
- питание от блока 220/12 В, линия поделена на плечи;
- проверка линии целиком, включая дальний конец.
Как подобрать источник — статья какой блок питания нужен. Расчёт числа фонарей — как рассчитать гирлянды и фонари на объект. Смета по разделу — как посчитать смету ограждения.
Что получил заказчик
- периметр площадки обозначен в тёмное время, баннер продолжает работать;
- оцинковка не повреждена — крепления не оставляют очагов коррозии;
- питание от сети, без обслуживания по сменам;
- 25 фонарей на 60 метров — компактный комплект с запасом на перестановку;
- гарантия 12 месяцев на изделие.
