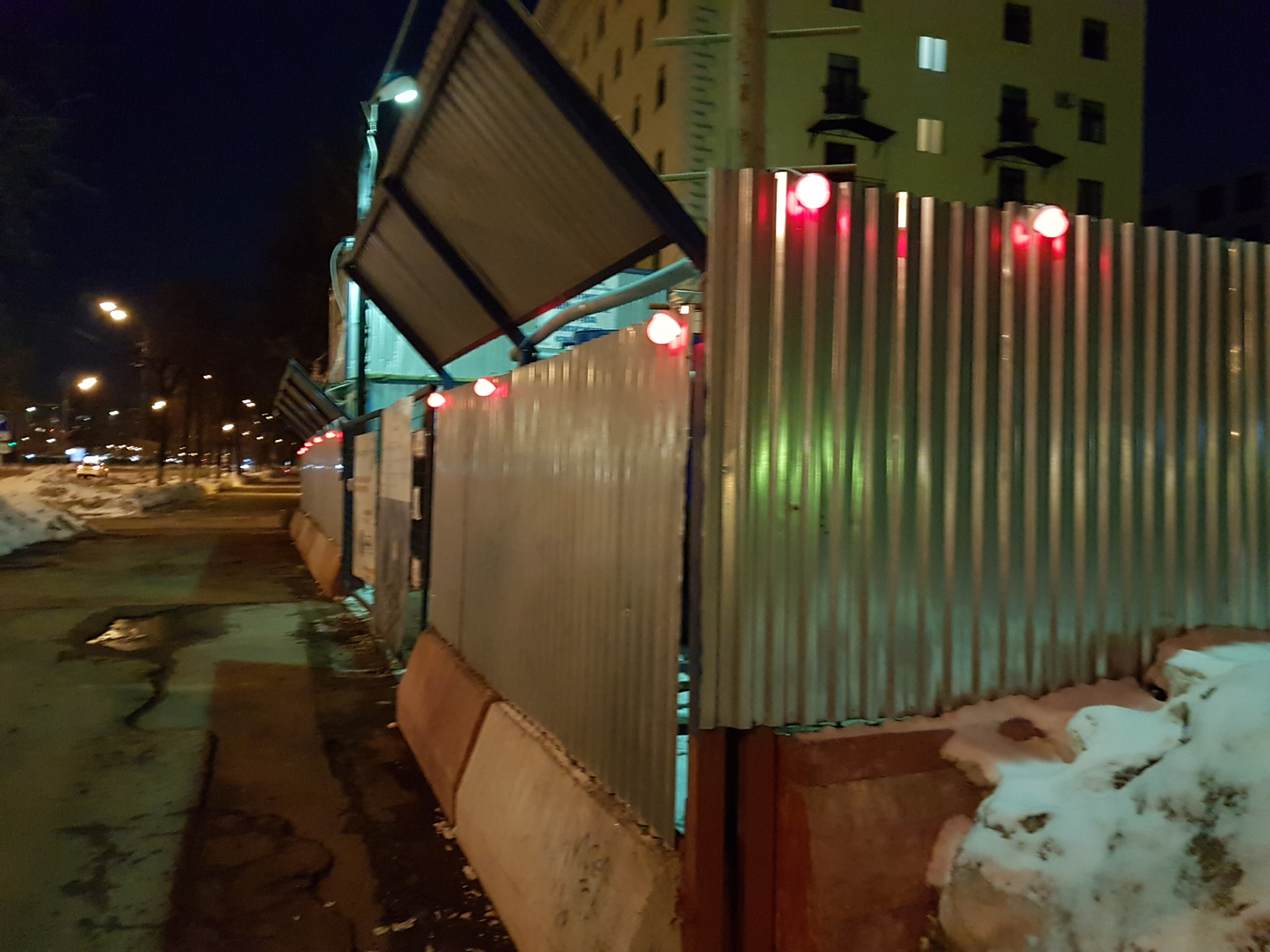

Обозначили границу строительного городка на объекте в Москве. Основание — ограждение из ИСО с сеткой баннерной мозаикой для аварийно-строительного ограждения ИСО и СПО. Использовали гирлянду ФС-12.1 с шагом 2,5 метра на 230 метров: это 92 пролёта и 93 фонаря. Питание автономное — аккумулятор 12 В, клеммы и провод-хвост под подключение.
230 метров от аккумулятора — это уже вопрос не «поставить банку», а расчёта: одна батарея на всю линию или несколько точек питания по контуру. На городке линия работает круглосуточно, поэтому ёмкость подбирается под число смен между подзарядками, а не под «как получится».
| Параметр | Значение |
|---|---|
| Объект | строительный городок |
| Основание | ограждение из ИСО + баннер-мозаика (ИСО и СПО) |
| Модель фонаря | ФС-12.1, монолитный корпус, IP67, круговое рассеивание |
| Длина линии | 230 м |
| Шаг фонарей | 2,5 м |
| Число фонарей | 93 |
| Питание | АКБ 12 В, клеммы, провод-хвост |
Почему ФС-12.1 и почему от аккумулятора
Городок временный: розетки на границе нет, тянуть кабель через площадку невыгодно. Питание от аккумулятора решает это без земляных работ и без согласований по подключению.
ФС-12.1 выбрали из-за кругового рассеивания 340–350° и монолитного корпуса. Городок просматривается с нескольких сторон — с проезда, со стороны бытовок и с пешеходной части. Направленный сигнал ФС-12 здесь читался бы только с одной точки, а монолитный корпус не требует обслуживания: светодиод залит и не меняется.
Разница между исполнениями разобрана в статье ФС-12 и ФС-12.1: отличия. Классы защиты — IP54 или IP67.
Как собрали питание
- аккумулятор 12 В — автономное питание линии;
- клеммы-зажимы для подключения без скруток: на улице скрутка окисляется за сезон;
- провод-хвост нужной длины, чтобы дотянуть от линии до места установки банки;
- зарядное устройство — для подзарядки между сменами;
- антивандальный ящик — если банка стоит на открытом участке контура.
Схемы питания разобраны в статье как подключить гирлянду ФС-12. Время работы от ёмкости — в статье как рассчитать гирлянды и фонари на объект.
Что получил заказчик
- граница городка видна со всех сторон, а не только с проезжей части;
- питание не требует подключения к сети и земляных работ;
- обслуживание сводится к подзарядке аккумулятора — корпус фонаря неразборный, менять внутри нечего;
- 93 фонаря в одной линии от автономного источника — без просадки на дальнем конце;
- гарантия 12 месяцев на изделие.
Документы и следующий шаг
Паспорт качества на партию — в разделе паспорта качества; полный комплект документов и что спрашивают на приёмке — в статье сертификаты на фонари и гирлянды ФС-12.
Комплектующие под эту схему: аккумулятор 12 В, клеммы-зажимы, провод ШВВП, зарядное устройство, антивандальный ящик. Сама гирлянда — ФС-12.1. Продлить ресурс батареи помогает контроллер-мигалка.
Пришлите длину контура и число смен без подзарядки — подберём ёмкость аккумулятора и число фонарей. Тел.: +7 (499) 398-06-27. Скидка действует от 10 единиц.
